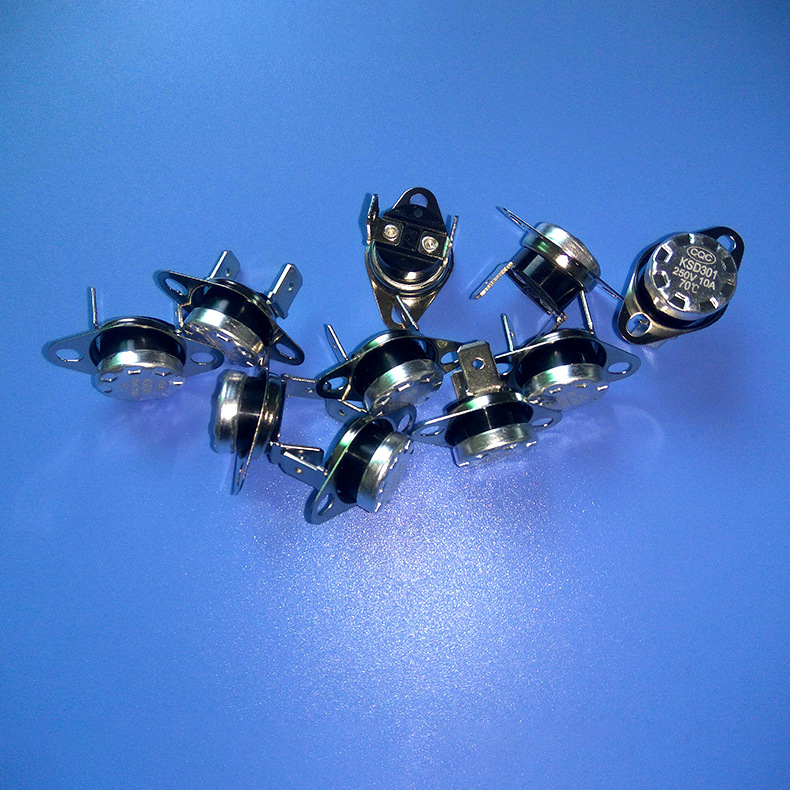

KSD301溫控器是一種以雙金屬片作為感溫組件的溫控開關，70度指的是其動作溫度為70℃。以下是詳細說明：
- 工作原理：電器正常工作時，雙金屬片處于自由狀態，觸點保持閉合或斷開狀態。當溫度達到70℃時，雙金屬片受熱產生內應力而迅速動作，打開或閉合觸點，從而切斷或接通電路，起到控溫作用。當電器冷卻到復位溫度時，觸點自動閉合或打開，恢復正常工作狀態。
- 技術參數：
- 電氣參數：CQC、VDE、UL、CUL認證，AC250V 50~60Hz時，可承受5A/10A/15A（阻性負載）；UL認證下，AC125V 50Hz時為15A（阻性負載）。
- 溫度精度：±2℃、±3℃、±5℃、±10℃可選。
- 回復與動作溫度差：8~100℃可選。
- 接線方式：可選用插端子250#（彎0~90°可選）或插端子187#（彎0~90°可選，厚度0.5mm、0.8mm可選）。
- 使用壽命：≥100000次。
- 電氣強度：AC 50Hz 1800V歷時1min，無閃爍、無擊穿。
- 接觸電阻：≤50mΩ。
- 絕緣電阻：≥100MΩ。
- 接點形式：常閉型為溫度上升觸點斷開，溫度下降觸點接通；常開型為溫度上升觸點接通，溫度下降觸點斷開。
- 接地方式：通過溫控器金屬外殼與器件接地金屬零件相連。
- 安裝方式：直接用螺母加固。
- 溫度工作范圍：-25℃~+240℃，精度為±1℃~±2℃。
- 特點：性能穩定、精度高、體積小、重量輕、可靠性高、壽命長，對無線電干擾小。
- 應用領域：廣泛應用于飲水機、熱水器、柜、微波爐、電煮鍋、冰箱、空調等電熱器具。
- 注意事項：采用接觸感溫式安裝時，應使金屬蓋面貼緊被控器具安裝面，可涂導熱硅脂以確保感溫效果。安裝時不可壓塌、松動或變形蓋面頂部，避免液體滲入內部，不得改變外接端子形狀。根據電流大小選擇合適銅芯截面導線連接，產品應存放在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的倉庫中。
