具有6GHZ模擬帶寬的4X4直接RF采樣評估模塊.

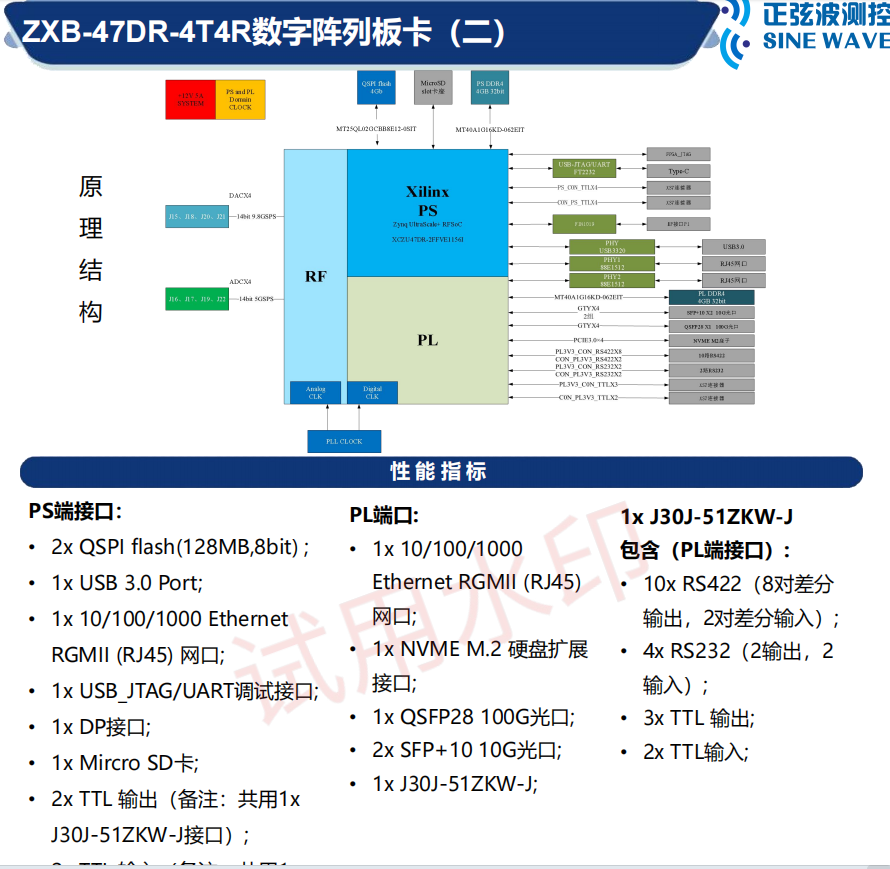

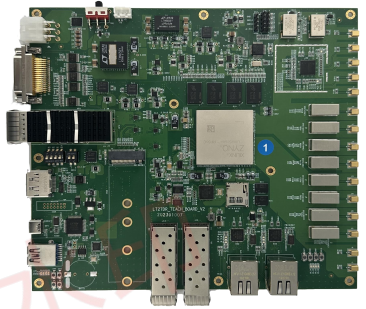

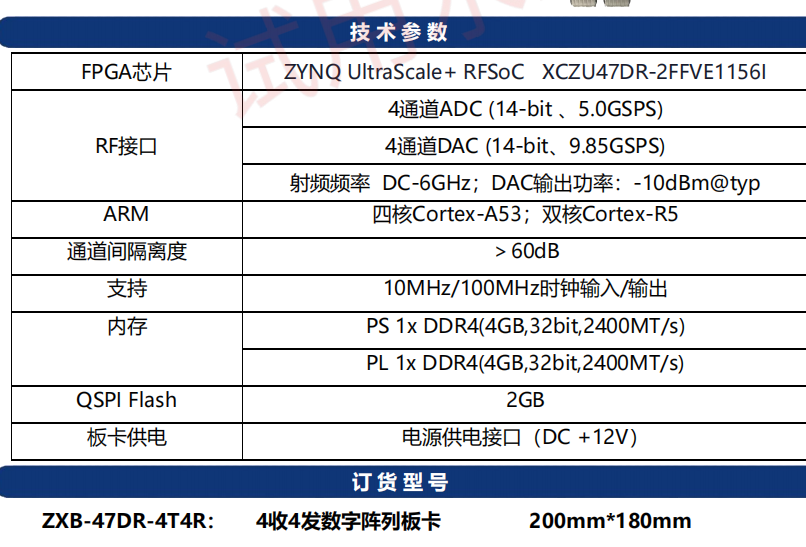

Xilinx ZYNQ UltraScale+RFSoCZU47DR開源RFSOC算法驗證板ZXB-47DR-4T4R數字陣列板卡，采用XCZU47DR作為主控制器，以適配不同教學資源需求；實現4收4發的信號發射、采集和控制，并根據需求搭建外圍高速接口，實現平臺的數據處理及運算能力。ZXB-47DR-4T4R： 4收4發數字陣列板卡 200mm*180mm? 支持4收4發；? 支持DC-6GHz射頻直采；? 支持高速數據流盤，1路100G光口,2路10G光口；? 支持板間級聯。FPGA芯片ZYNQ UltraScale+ RFSoC XCZU47DR-2FFVE1156IRF接口4通道ADC (14-bit 、5.0GSPS)4通道DAC (14-bit、9.85GSPS)射頻頻率 DC-6GHz；DAC輸出功率：-10dBm@typARM四核Cortex-A53；雙核Cortex-R5通道間隔離度＞60dB支持10MHz/100MHz時鐘輸入/輸出內存PS 1x DDR4(4GB,32bit,2400MT/s)PL 1x DDR4(4GB,32bit,2400MT/s)QSPI Flash2GB板卡供電電源供電接口（DC +12V）
