蒸汽采暖換熱機組與熱水采暖換熱機組是集中供熱系統中的核心設備，通過熱交換將一次網的蒸汽或高溫熱水熱量傳遞給二次網，為用戶提供采暖或生活熱水。二者在熱源類型、工作原理、結構特點及應用場景上存在顯著差異，以下是詳細對比與核心信息：
一、核心定義與工作原理1. 蒸汽采暖換熱機組熱源：以蒸汽（飽和蒸汽或過熱蒸汽，溫度通常110~180℃，壓力0.4~1.6MPa）為一次熱媒，通過換熱器將熱量傳遞給二次網的水，自身冷凝為凝結水回收或排放。
原理：蒸汽在換熱器內釋放潛熱（相變傳熱），加熱二次水至50~70℃后輸送至用戶，具有傳熱效率高（蒸汽相變熱比顯熱大，換熱系數可達10000W/m2·K以上）、升溫速度快的特點。
2. 熱水采暖換熱機組熱源：以高溫熱水（一次網供回水溫度95/70℃、130/70℃等，壓力1.0~2.5MPa）為熱媒，通過換熱器與二次水進行顯熱交換（無相變）。
原理：一次側高溫熱水與二次側低溫水逆向流動，通過金屬壁面?zhèn)鬟f熱量，二次水升溫至50~60℃后循環供暖，屬于穩定傳熱過程，溫度波動小。
二、核心結構與組件差異1. 蒸汽采暖換熱機組核心組件：
換熱器：多采用螺旋纏繞管式或板式換熱器（蒸汽側需耐腐蝕），部分加裝減溫減壓裝置（若蒸汽壓力/溫度過高）。
凝結水回收系統：包括疏水閥、凝結水箱、凝結水泵，回收蒸汽冷凝水（水質純凈，可回用至鍋爐補水，節能10%~15%）。
保護裝置：蒸汽進口設溫控閥（防止超溫）、閥（超壓泄壓），與循環泵互鎖（停泵時自動關閉蒸汽閥，避免干燒）。

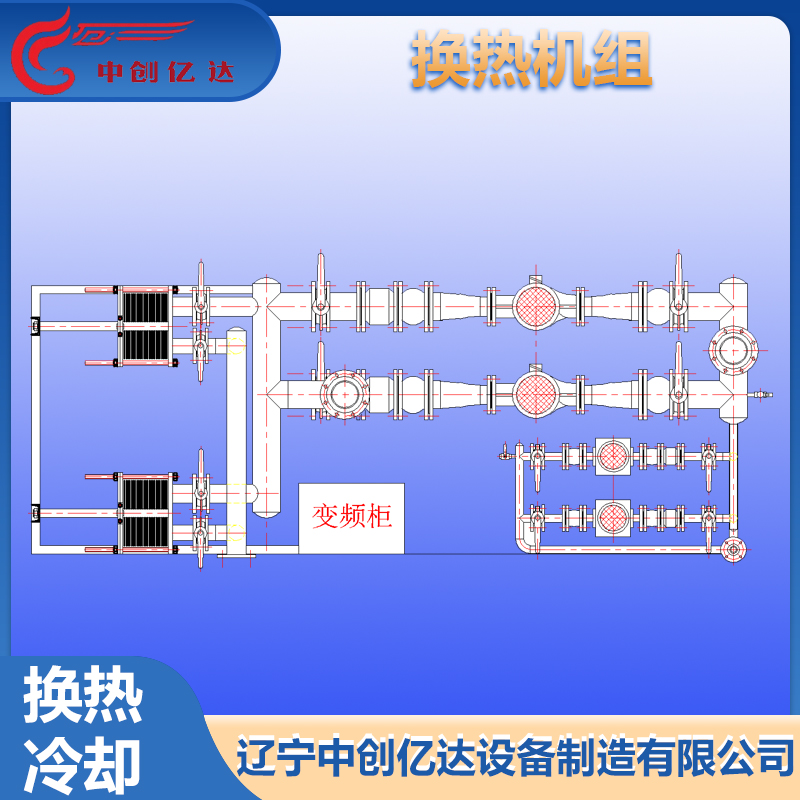

典型配置：換熱器+循環泵（2臺，一用一備）+補水泵+電控柜+凝結水回收裝置，整體模塊化設計，安裝便捷。
2. 熱水采暖換熱機組核心組件：

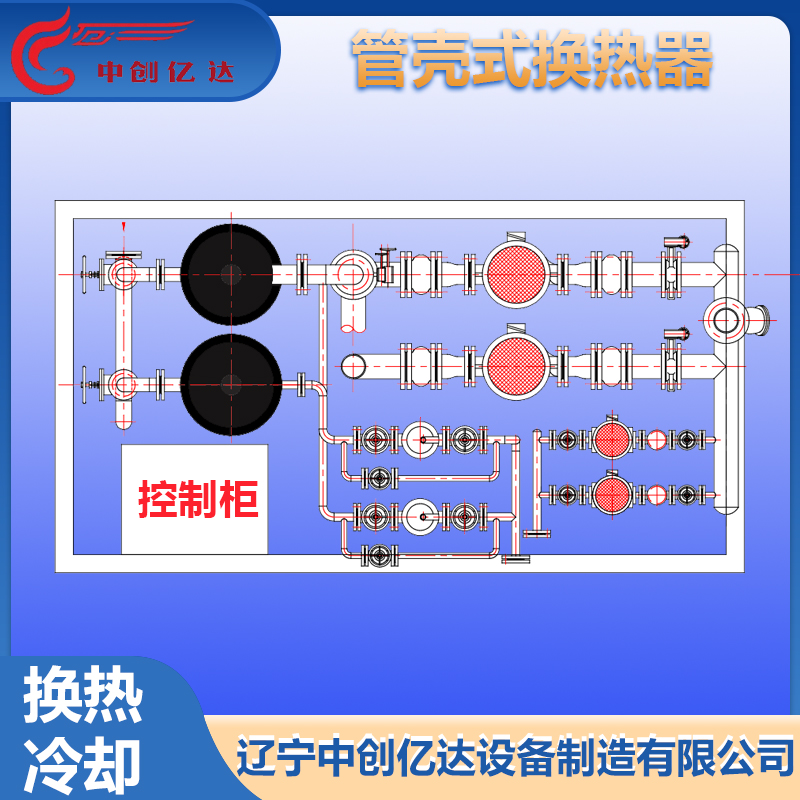

換熱器：以板式換熱器為主（傳熱效率高、可拆卸清洗），或管殼式換熱器（適用于水質較差場景），一次側與二次側水流逆向流動，溫差可達30~50℃。
循環系統：循環泵（變頻控制，根據二次網供回水壓差調節流量）、補水泵（變頻定壓，維持系統壓力穩定），部分加裝水處理設備（軟化水裝置，防止結垢）。
自控系統：采集二次供水溫度、壓力信號，通過溫控閥調節一次水流量，實現供水溫度恒定（如50~70℃可調），并具備室外溫度補償功能（根據環境溫度自動調整供水溫度）。
典型配置：換熱器+循環泵（變頻/工頻切換）+補水泵+過濾器+電控柜+定壓補水裝置，結構緊湊，可實現無人值守。
三、關鍵性能對比對比項蒸汽采暖換熱機組熱水采暖換熱機組熱媒類型蒸汽（相變傳熱，潛熱為主）高溫熱水（顯熱傳熱，溫差驅動）換熱效率高（蒸汽相變熱大，換熱系數10000~20000W/m2·K）較高（板式換熱器系數3000~5000W/m2·K）供水溫度穩定性波動較大（蒸汽流量易受壓力影響）穩定（一次水流量可調，溫差控制）凝結水回收需配套回收系統（節能關鍵）無凝結水，一次水閉式循環設備復雜度較高（含減溫減壓、疏水、凝結水回收裝置）較簡單（無相變相關組件，系統閉環）初期投資較高（蒸汽系統需耐壓設備及裝置）較低（熱水系統壓力低，設備成本低）運行成本較高（蒸汽價格通常高于熱水，需考慮凝結水回收收益）較低（一次水循環利用，能耗主要為水泵耗電）適用場景大型工業廠區、高溫工藝需求（如100℃以上熱水）住宅小區、商業建筑、普通采暖（水溫≤95℃）
四、應用場景與選型依據1. 蒸汽采暖換熱機組適用場景：有穩定蒸汽源的區域（如熱電廠、工業鍋爐房周邊）。
需要高溫熱水的場所（如大型酒店、醫院的生活熱水+采暖聯合系統）。
間歇性供暖需求（蒸汽換熱啟動快，可快速提升二次水溫度）。
典型案例：
某工業園區采用蒸汽采暖換熱機組，一次網蒸汽壓力0.8MPa、溫度180℃，通過螺旋纏繞管式換熱器加熱二次水至80℃，為車間及辦公樓供暖，同時回收凝結水用于鍋爐補水，年節能約12%。
2. 熱水采暖換熱機組適用場景：
城市集中供熱管網覆蓋區域（一次網為高溫熱水，如95/70℃）。
住宅小區、商業綜合體等民用建筑（需穩定低溫熱水，如50~60℃）。
對控溫精度要求高的場所（如寫字樓、學校，供水溫度波動需≤±2℃）。
典型案例：
某新建小區采用板式熱水采暖換熱機組，一次網供水130℃、回水70℃，二次網供水55℃、回水45℃，配置變頻循環泵和自動補水裝置，通過觸摸屏實現遠程監控，單套機組滿足5萬㎡供暖需求，運行能耗比傳統機組降低15%。
五、設計與運行要點1. 蒸汽采暖換熱機組蒸汽參數匹配：需根據蒸汽壓力、溫度選擇換熱器材質（如不銹鋼316L耐溫耐腐蝕），壓力過高時需加裝減溫減壓裝置（將過熱蒸汽降至飽和溫度）。
凝結水回收：采用閉式回收系統（避免氧氣進入導致管道腐蝕），疏水閥選型需匹配蒸汽流量，防止“汽鎖”或“水擊”現象。
防護：設置蒸汽進口緊急切斷閥（與循環泵聯動，停泵時自動關斷蒸汽），換熱器殼程設閥（起跳壓力1.0MPa），二次側設超溫報警（防止干燒）。
2. 熱水采暖換熱機組水力平衡：二次網管徑及循環泵揚程需根據供暖面積計算（通常每㎡流量0.002~0.01m3/h，揚程24~36m），避免遠端用戶流量不足。
防結垢處理：一次水硬度較高時，需配置全自動軟水器（出水硬度≤0.03mmol/L），板式換熱器板片定期拆洗（每年1~2次），防止水垢影響傳熱效率。
節能控制：采用“分時分區”控制策略（如工作日/節假日不同時段設定溫度），結合室外溫度補償（環境溫度每降低1℃，供水溫度提高2~3℃），實現按需供熱。
六、優缺點總結蒸汽采暖換熱機組優點：傳熱效率高、升溫快，可提供高溫熱水，適用于工業與民用混合場景。
缺點：系統復雜、初期投資高，蒸汽價格較高（若無凝結水回收則運行成本大），存在水擊、腐蝕風險。
熱水采暖換熱機組優點：系統簡單、運行穩定、控溫，初期及運行成本低，適用于大規模民用供暖。
缺點：換熱效率略低于蒸汽機組，需依賴高溫熱水管網，低溫環境下需增大換熱面積。
