PAMC 2A/104控制卡 控制器

IMAC-LX-P5-A0-24-N00

1.概述

PMAC2A PC 104設計用于OEM客戶或終端客戶，是一款結構小巧、功能強大、性能價格比突出的4軸或8軸嵌入式控制系統，更是一種柔性的、可靠的解決方案。

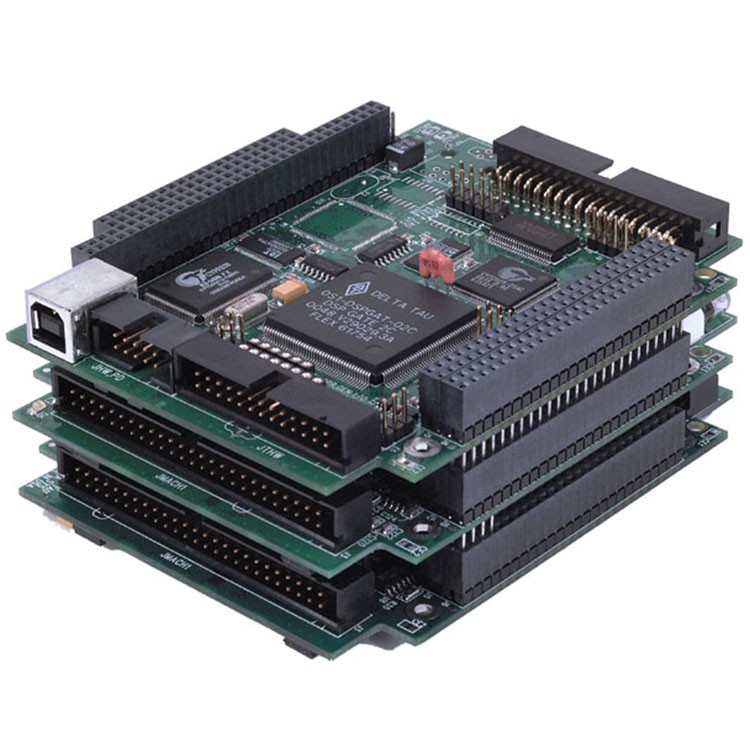

PMAC2A PC/104

4 Axis Stand-alone or PC104 Bus Controller

PMAC2A PC/104設計用于OEM客戶或終端客戶，是一款結構小巧、功能強大、性能價格比突出的4軸或8軸嵌入式控制系統，更是一種柔性的、可靠的解決方案。

PMAC2A PC/104控制器可以直接用于模擬量伺服式或脈沖加方向步進式驅動控制。

使用可選的插在基板上的附件板，可以支持USB2.0 或 Ethernet高速通訊，數字I/O（使用Opto-22接口），控制額外的5-8擴展軸以及直接PWM純數字控制。

此外，PMAC2A PC/104可以通過104總線與上位機通訊，也可以使用雙端口RAM提高總線的通訊速度，脫機獨立工作時，還可以使用RS-232或者RS-422串口，USB2.0和以太網通訊，非常靈活。

2.PMAC2A PC/104 控制器的特點

1）硬件特點:

40 MHz DSP563xx CPU；

128k x 24 零等待SRAM；

512k x 8 flash memory 用于固件和用戶備份；

2k x 8 EEPROM memory 用于參數備份；

新版本的固件；

RS-232/422 串口，PCI (PC) 總線接口；

4軸通道接口電路，每一個包括：

▼在板模擬量±10V(12位)輸出；

▼在板脈沖加方向輸出；

▼3路標準編碼器輸入；

▼四個標志信號輸入(限位，回零，報警等)，兩個標志信號輸出(使能等)；

通用I/O，可擴展I/O；

高精度時鐘+/-100 ppm；

PID/餡波/前饋伺服算發。

2）軟件特點:

運動軌跡規劃

▼支持S曲線加減速的直線插補；

▼支持S曲線加減速的圓弧插補；

▼點到點快速運動；

▼三次樣條插補模式spline；

▼三次隱式樣條插補Hermite-spline (PVT)；

▼自動硬件捕zhuo/觸發工能；

▼交互式手動運動；

▼可選擇的運動提前預算lookahead。

伺服特點

▼獨立的數字PID反饋濾波；

▼速度前饋，加速度前饋，摩擦力前饋；

▼2路陷波濾波器；

▼PID參數可隨時任意改變；

▼可編程的極限輸入，輸出；

▼可選擇的多級點伺服算發。

換相特色

▼交流伺服電機的正弦換相

▼交流gan應電機的矢量控制

▼數字電流環（使用PWM輸出時）(只適用PMAC2)

補償特色

▼位置補償列表(1D & 2D)；

▼力矩補償列表；

▼反向間隙補償；

▼刀具半徑補償。

特色

▼硬件的和軟件的行程極限；

▼放大器使能/報警交換信號；

▼跟隨誤差警告極限；

▼整合電流極限；

▼編碼器計數損失報警（某些版本）；

▼Watchdog 報警計時器；

▼程序和通信校驗。

計算特色

▼實時多任務系統；

▼48位浮點數編程；

▼三角函數和超越函數；

▼自動匹配不同的變量類型。

可以使用的反饋形式

▼數字積分編碼器；

▼正弦編碼器；

▼旋轉變壓器；

▼電位計；

▼LVDTs，RVDTs；

▼并行數字編碼器；

▼MLDTs；

▼串行編碼器(例如：SSI)。
